higress/plugins/wasm-go/extensions/api-workflow

title, keywords, description

title	keywords	description
API 工作流	API工作流	API 工作流插件配置参考

功能说明

api工作流 实现了可编排的API workflow 插件，支持根据配置定义生成DAG并执行工作流

配置说明

名称	数据类型	填写要求	默认值	描述	备注
workflow	object	必填		DAG的定义
env	object	选填		一些环境变量

envobject的配置字段说明如下：

名称	数据类型	填写要求	默认值	描述	备注
timeout	int	选填	5000	每次请求的过期时间	单位是毫秒(ms)
max_depth	int	选填	100	工作流最大迭代次数

workflowobject的配置字段说明如下：

名称	数据类型	填写要求	默认值	描述	备注
nodes	array of node object	选填		DAG的定义的节点
edges	array of edge object	必填		DAG的定义的边

edge object的配置字段说明如下：

名称	数据类型	填写要求	默认值	描述
source	string	必填	-	上一步的操作，必须是定义的node的name，或者初始化工作流的start
target	string	必填	-	当前的操作，必须是定义的node的name，或者结束工作流的关键字 end continue
conditional	string	选填	-	这一步是否执行的判断条件

node object的配置字段说明如下：

名称	数据类型	填写要求	默认值	描述	备注
name	string	必填	-	node名称	全局唯一
service_name	string	必填	-	higress配置的服务名称
service_port	int	选填	80	higress配置的服务端口
service_domain	string	选填		higress配置的服务domain
service_path	string	必填		请求的path
service_headers	array of header object	选填		请求的头
service_body_replace_keys	array of bodyReplaceKeyPair object	选填	请求body模板替换键值对	用来构造请求	如果为空，则直接使用service_body_tmpl请求
service_body_tmpl	string	选填		请求的body模板
service_method	string	必填		请求的方法	GET，POST

header object 的配置字段说明如下：

名称	数据类型	填写要求	默认值	描述	备注
key	string	必填	-	头文件的key
value	string	必填	-	头文件的value

bodyReplaceKeyPair object 配置说明

名称	数据类型	填写要求	默认值	描述	备注
from	string	必填	-	描述数据从哪获得
to	string	必填	-	描述数据最后放到那

用法示例

我们把工作流抽象成DAG配置文件，加上控制流和数据流更方便的控制流程和构造请求。

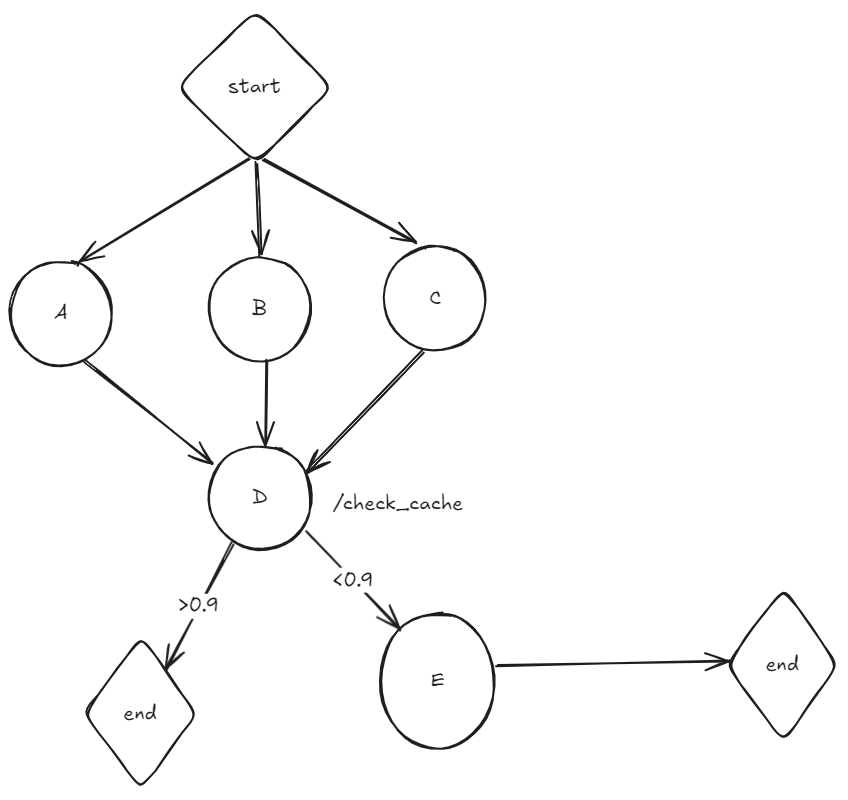

DAG的定义

边edge

描述操作如何编排

样例

  edges:
    - source: start
      target: A
    - source: start
      target: B
    - source: start
      target: C
    - source: A
      target: D
    - source: B
      target: D
    - source: C
      target: D
    - source: D
      target: end
      conditional: "gt {{D||check}} 0.9"
    - source: D
      target: E
      conditional: "lt {{D||check}} 0.9"
    - source: E
      target: end

控制流 conditional 和 target

分支 conditional

插件执行到conditional的定义不为空的步骤edge时，会根据表达式定义判断这步是否执行，如果判断为否，会跳过这个分支。 表达式可使用参数，用{{xxx}}标注，具体定义见数据流模板和变量 支持比较表达式和例子如下： eq arg1 arg2： arg1 == arg2时为true 不只是数字，支持string lt arg1 arg2： arg1 < arg2时为true le arg1 arg2： arg1 <= arg2时为true gt arg1 arg2： arg1 > arg2时为true ge arg1 arg2： arg1 >= arg2时为true and arg1 arg2: arg1 && arg2 or arg1 arg2: arg1 || arg2 contain arg1 arg2: arg1 包含 arg2时为true 支持and 和 or的嵌套 比如 and (eq 1 1) (or (contain hello hi) (lt 1 2))

结束和执行工作流 target

当target为name,执行name的操作 当target 为end，直接返回source的结果，结束工作流 当target 为continue，结束工作流，将请求放行到下一个plugin

数据流

进入plugin的数据（request body）,会根据构造模板jsonnode.service_body_tmpl和node.service_body_replace_keys构造请求body，并把执行后结果存在key为nodeName的上下文里，只支持json格式的数据。

模板和变量

在工作流的配置文件中

edge.conditional

配置文件的定义中，edge.conditional 支持模板和变量，方便根据数据流的数据来构建请求数据 在模板里使用变量来代表数据和过滤。变量使用{{str1||str2}}包裹，使用||分隔，str1代表使用那个node的输出数据，str2代表如何取数据，过滤表达式基于 GJSON PATH 语法提取字符串，@all代表全都要

例子

conditional: "lt {{D||check}} 0.9"

node D 的返回值是

{"check": 0.99}

解析后的表达式 lt 0.99 0.9

node.service_body_tmpl 和 node.service_body_replace_keys

这组配置用来构造请求body，node.service_body_tmpl是模板json ，node.service_body_replace_keys用来描述如何填充模板json，是一个object的数组，from标识数据从哪里来，to表示填充的位置 from是使用str1||str2的字符串，str1代表使用那个node的执行返回数据，str2代表如何取数据，表达式基于 GJSON PATH 语法提取字符串 to标识数据放哪,表达式基于 GJSON PATH 语法来描述填充位置，使用的是sjson来拼接json，填充到tool.service_body_tmpl 的模板json里 当node.service_body_replace_keys为空时，代表直接发送node.service_body_tmpl

例子

    service_body_tmpl:
      embeddings:
        result: ""
      msg: ""
      sk: "sk-xxxxxx"
    service_body_replace_keys:
      - to "embeddings.result"
        from "A||output.embeddings.0.embedding"
      - to "msg"
        from "B||@all"

A节点的输出是

{"embeddings":  {"output":{"embeddings":[{"embedding":[0.014398524595686043],"text_index":0}]},"usage":{"total_tokens":12},"request_id":"2a5229bc-53d9-91ca-bce2-00ae5e01a1d3"}}

B节点的输出是

["higress项目主仓库的github地址是什么"]

根据 service_body_tmpl 和 service_body_replace_keys 构造的request body如下

{"embeddings":{"result":"[0.014398524595686043，......]"},"msg":["higress项目主仓库的github地址是什么"],"sk":"sk-xxxxxx"}

node的定义

具体执行的单元，封装了httpCall，提供http的访问能力，获取各种api的能力。request body支持自主构建。

样例

  nodes:
    - name: "A"
      service_domain: "dashscope.aliyuncs.com"
      service_name: "dashscope"
      service_port: 443
      service_path: "/api/v1/services/embeddings/text-embedding/text-embedding"
      service_method: "POST"
      service_body_tmpl:
        model: "text-embedding-v2"
        input:
          texts: ""
        parameters:
          text_type: "query"
      service_body_replace_keys:
        - from: "start||messages.#(role==user)#.content"
          to: "input.texts"
      service_headers:
        - key: "Authorization"
          value: "Bearer sk-b98f462xxxxxxxx"
        - key: "Content-Type"
          value:  "application/json"

这是请求官方 text-embedding-v2模型的请求样例 具体请求可以看 https://help.aliyun.com/zh/dashscope/developer-reference/text-embedding-api-details?spm=a2c22.12281978.0.0.4d596ea2lRn8xW

一个工作流的例子

从三个节点ABC获取信息，等到数据都就位了，再执行D。 并根据D的输出判断是否需要执行E还是直接结束 start的返回值(请求plugin的body)

{
  "model":"qwen-7b-chat-xft",
  "frequency_penalty":0,
  "max_tokens":800,
  "stream":false,
  "messages": [{"role":"user","content":"higress项目主仓库的github地址是什么"}],
  "presence_penalty":0,"temperature":0.7,"top_p":0.95
}

A的返回值是

{
    "output":{
        "embeddings": [
          {
             "text_index": 0,
             "embedding": [-0.006929283495992422,-0.005336422007530928]
          },
          {
             "text_index": 1,
             "embedding": [-0.006929283495992422,-0.005336422007530928]
          },
          {
             "text_index": 2,
             "embedding": [-0.006929283495992422,-0.005336422007530928]
          },
          {
             "text_index": 3,
             "embedding": [-0.006929283495992422,-0.005336422007530928]
          }
        ]
    },
    "usage":{
        "total_tokens":12
    },
    "request_id":"d89c06fb-46a1-47b6-acb9-bfb17f814969"
}

B的返回值是

{"llm":"this is b"}

C的返回值是

{
  "get": "this is c"
}

D的返回值是

{"check": 0.99, "llm":{}}

E的返回值是

{"save": "ok", "date":{}}

这个工作流的配置文件如下：

env:
  max_depth: 100
  timeout: 3000
workflow:
  edges:
    - source: start
      target: A
    - source: start
      target: B
    - source: start
      target: C
    - source: A
      target: D
    - source: B
      target: D
    - source: C
      target: D
    - source: D
      target: end
      conditional: "lt {{D||check}} 0.9"
    - source: D
      target: E
      conditional: "gt {{D||check}} 0.9"
    - source: E
      target: end
  nodes:
    - name: "A"
      service_domain: "dashscope.aliyuncs.com"
      service_name: "dashscope"
      service_port: 443
      service_path: "/api/v1/services/embeddings/text-embedding/text-embedding"
      service_method: "POST"
      service_body_tmpl:
        model: "text-embedding-v2"
        input:
          texts: ""
        parameters:
          text_type: "query"
      service_body_replace_keys:
        - from: "start||messages.#(role==user)#.content"
          to: "input.texts"
      service_headers:
        - key: "Authorization"
          value: "Bearer sk-b98f462xxxxxxxx"
        - key: "Content-Type"
          value:  "application/json"
    - name: "B"
      service_body_tmpl:
        embeddings: "default"
        msg: "default request body"
        sk: "sk-xxxxxx"
      service_body_replace_keys:
      service_headers:
        - key: "AK"
          value: "ak-xxxxxxxxxxxxxxxxxxxx"
        - key: "Content-Type"
          value:  "application/json"
      service_method: "POST"
      service_name: "whoai.static"
      service_path: "/llm"
      service_port: 80
    - name: "C"
      service_method: "GET"
      service_name: "whoai.static"
      service_path: "/get"
      service_port: 80
    - name: "D"
      service_headers:
      service_method: "POST"
      service_name: "whoai.static"
      service_path: "/check_cache"
      service_port: 80
      service_body_tmpl:
        A_result: ""
        B_result: ""
        C_result: ""
      service_body_replace_keys:
        - from: "A||output.embeddings.0.embedding.0"
          to: "A_result"
        - from: "B||llm"
          to: "B_result"
        - from: "C||get"
          to: "C_result"
    - name: "E"
      service_method: "POST"
      service_name: "whoai.static"
      service_path: "/save_cache"
      service_port: 80
      service_body_tmpl:
        save: ""
      service_body_replace_keys:
        - from: "D||llm"
          to: "save"

执行请求

curl  -v '127.0.0.1:8080'  -H 'Accept: application/json, text/event-stream'  -H 'Content-Type: application/json'--data-raw '{"model":"qwen-7b-chat-xft","frequency_penalty":0,"max_tokens":800,"stream":false,"messages":[{"role":"user","content":"higress项目主仓库的github地址是什么"}],"presence_penalty":0,"temperature":0.7,"top_p":0.95}'

执行后的简略debug日志,可以看到工作流等到前置的ABC流程执行完毕后，根据返回值构建了D的body {"A_result":0.007155838584362588,"B_result":"this is b","C_result":"this is c"};执行D后，根据D的返回值{"check": 0.99, "llm":{}}进行条件判断，最终继续执行了Egt 0.99 0.9，然后结束流程

[api-workflow] workflow exec task,source is start,target is A, body is {"input":{"texts":["higress项目主仓库的github地址是什么"]},"model":"text-embedding-v2","parameters":{"text_type":"query"}},header is [[Authorization Bearer sk-b98f4628125xxxxxxxxxxxxxxxx] [Content-Type application/json]]
[api-workflow] workflow exec task,source is start,target is B, body is {"embeddings":"default","msg":"default request body","sk":"sk-xxxxxx"},header is [[AK ak-xxxxxxxxxxxxxxxxxxxx] [Content-Type application/json]]
[api-workflow] workflow exec task,source is start,target is C, body is ,header is []
[api-workflow] source is B,target is D,stauts is map[A:0 B:0 C:0 D:2 E:1]
[api-workflow] source is C,target is D,stauts is map[A:0 B:0 C:0 D:1 E:1]
[api-workflow] source is A,target is D,stauts is map[A:0 B:0 C:0 D:0 E:1]
[api-workflow] workflow exec task,source is A,target is D, body is,header is []
[api-workflow] source is D,target is end,workflow is pass
[api-workflow] source is D,target is E,stauts is map[A:0 B:0 C:0 D:0 E:0]
[api-workflow] workflow exec task,source is D,target is E, body is {"save":"{\"A_result\":0.007155838584362588,\"B_result\":\"this is b\",\"C_result\":\"this is c\"}"},header is []
[api-workflow] source is E,target is end,workflow is end
